Pendinginan termal aplikasi catu daya

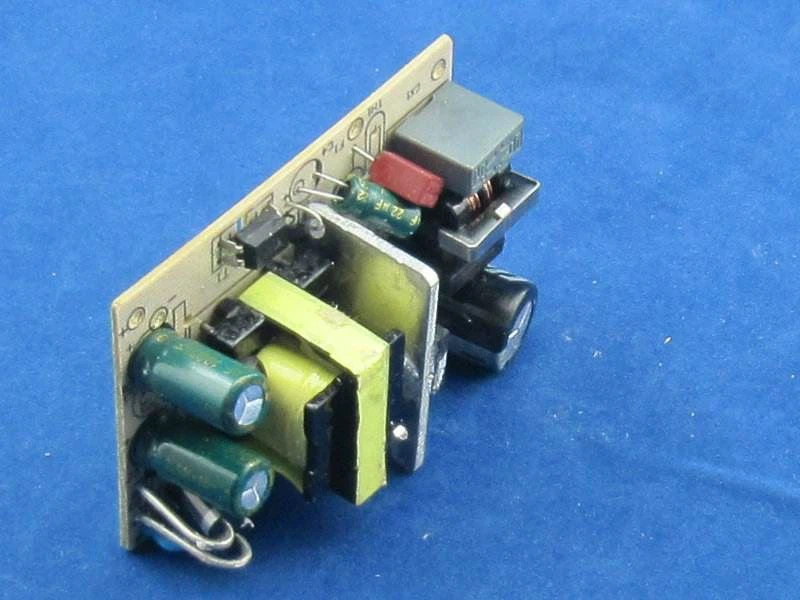

Selama pengoperasian modul daya, karena konsumsi daya akan terjadi di dalam modul dan akan dihasilkan dalam bentuk panas, jika panas ini tidak terpancar, maka akan menumpuk di dalam modul, membuat suhu terlalu tinggi, yang dapat menyebabkan perangkat listrik melebihi batas suhu pengenal; Ini dapat mempersingkat masa pakai catu daya modul, atau merusak modul. Oleh karena itu, desain pembuangan panas sangat penting untuk modul daya.
Dengan tidak adanya desain termal dari sistem, harus dipastikan bahwa saluran aliran udara yang cukup disediakan di bagian atas dan bawah, sehingga ketika modul menghasilkan panas selama operasi, itu akan menghasilkan pendinginan konveksi alami dengan udara ambien karena perbedaan suhu.
Ketika saluran aliran udara tidak sempurna dan suhu cangkang modul terlalu tinggi, metode berikut dapat digunakan untuk desain pembuangan panas.
1. Tambahkan heatsink:
Fungsi utama dari heat sink adalah untuk meningkatkan area kontak antara sumber panas dan udara sekitar. Ketika ada konveksi udara yang sesuai (termasuk konveksi alami), itu dapat secara signifikan mengurangi hambatan termal.

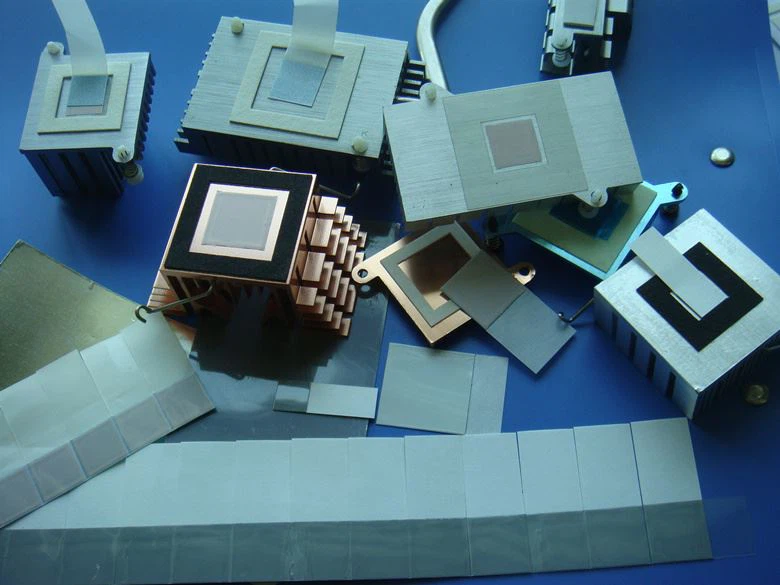

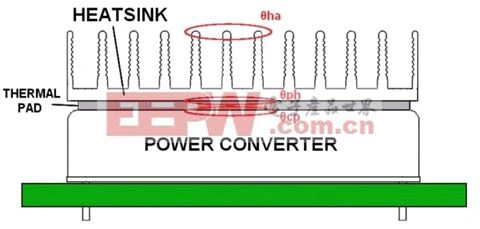

Ketika unit pendingin terhubung langsung dengan cangkang modul daya, karena cangkang dan unit pendingin terbuat dari bahan keras dan tidak dapat memastikan kekencangan dan kerataan yang lengkap, beberapa celah akan dihasilkan, yang akan meningkatkan ketahanan termal; Oleh karena itu, saat merakit unit pendingin, modul daya perlu menggunakan bahan permukaan konduktif termal, seperti senyawa termal dan bantalan termal, untuk memastikan kombinasi yang erat antara cangkang dan unit pendingin dan mengurangi celah.
2. Paksa pendinginan udara:
Umumnya, kipas angin digunakan untuk menghasilkan aliran udara paksa. Melalui aliran udara yang cepat, energi panas diambil dari permukaan cangkang, yaitu untuk mengurangi hambatan termal modul. Metode Ca yang efektif, terutama pada modul terbuka, sering menggunakan metode ini untuk menghilangkan panas . Semakin besar kecepatan angin, semakin baik efek pendinginan; Namun ingat untuk memperhatikan arah angin agar tidak tegak lurus dengan rangka kaki modul, yang akan mengurangi efek pembuangan panas.
Jika heat sink dan aliran udara paksa digunakan dalam sistem secara bersamaan, mode pencocokan aliran udara dan arah heat sink harus seperti yang ditunjukkan pada gambar di bawah di sebelah kiri, untuk mendapatkan efek pembuangan panas terbaik; Metode yang ditunjukkan pada gambar di bawah ini di sebelah kanan adalah salah. Aliran udaranya tidak lancar dan efek pembuangan panasnya buruk.
3. Modul daya terhubung ke cangkang:
Untuk sistem yang menggunakan modul daya, jika sistem dirancang dengan cangkang atau bingkai logam, cangkang bingkai dapat digunakan sebagai pendingin untuk mengalihkan energi panas ke cangkang bingkai; Jika permukaan cangkang bingkai tidak terlalu rata, lembaran gel silika konduktif termal yang lebih tebal atau lebih lembut dapat dipilih jika perlu untuk mengisi celah sambungan untuk menghasilkan kombinasi terbaik.
Sinda termal dapat menyediakan heat sink dengan gaya dan resistensi termal yang berbeda. Ini digunakan di berbagai industri dan dapat memenuhi persyaratan pelanggan yang berbeda untuk kinerja pembuangan panas. Solusi yang sangat disesuaikan dan produk yang beragam dapat dikonsultasikan untuk kondisi tertentu.
