Apakah inverter fotovoltaik terlalu panas? Anda perlu menghilangkan panas!

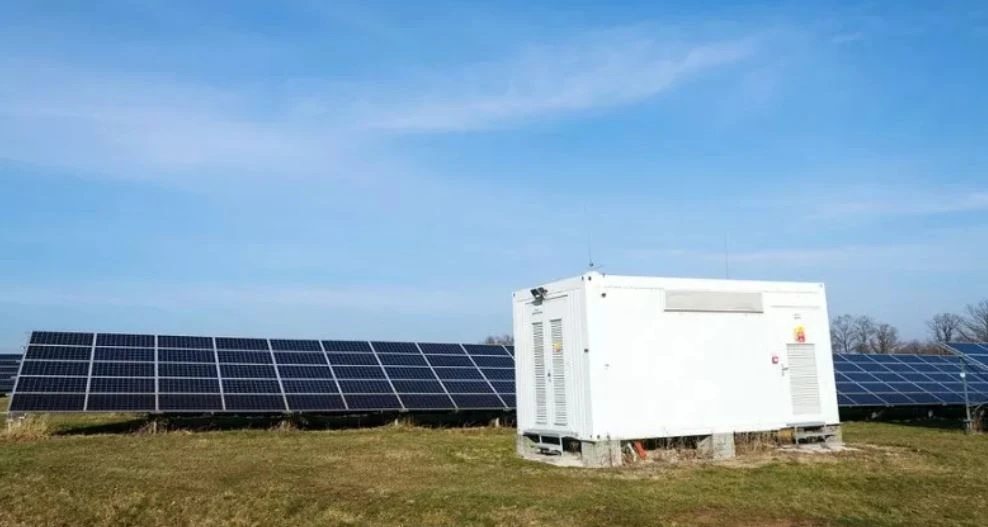

Sebagai inti dari pembangkit listrik fotovoltaik, masa pakai inverter mempengaruhi operasi normal seluruh pembangkit listrik, dan kinerja pembuangan panas inverter memiliki dampak terbesar pada masa pakai perangkat. Berapa banyak yang Anda ketahui tentang pembuangan panas inverter fotovoltaik? Hari ini, Baby Zhanyu akan berbicara tentang pengetahuan yang relevan tentang pembuangan panas inverter.
Mengapa inverter perlu menghilangkan panas?
Komponen dalam inverter memiliki suhu operasi terukur. Jika kinerja pembuangan panas inverter relatif buruk, ketika inverter terus bekerja, panas komponen telah terkumpul di rongga, dan suhunya akan menjadi lebih tinggi dan lebih tinggi. Temperatur yang berlebihan akan mengurangi kinerja dan umur komponen, dan mesin rentan terhadap kegagalan.
Ketika inverter bekerja, itu menghasilkan panas dan kehilangan daya tidak dapat dihindari. Misalnya, inverter 5kW memiliki kehilangan panas sistem sekitar 75-125W, yang mempengaruhi pembangkit listrik. Membutuhkan desain disipasi panas yang dioptimalkan untuk mengurangi kehilangan disipasi panas.
Disipasi panas alami:
Pembuangan panas alami berarti bahwa tidak ada energi tambahan eksternal yang digunakan untuk memungkinkan perangkat pemanas lokal membuang panas ke lingkungan sekitar, sehingga mencapai kontrol suhu. Pembuangan panas alami cocok untuk perangkat berdaya rendah yang tidak memerlukan kontrol suhu tinggi.
Pendinginan udara paksa
Metode pendinginan pembuangan panas paksa terutama merupakan metode menghilangkan panas yang dipancarkan oleh perangkat melalui kipas. Saat ini, bahan radiator terutama aluminium atau tembaga.
Bagaimana memilih metode pembuangan panas yang tepat
Dalam keadaan normal, kenaikan suhu pengoperasian perangkat elektronik yang diizinkan adalah antara 40-60 °C. Dalam kasus kenaikan suhu 60°C, pendinginan alami dapat menahan kerapatan fluks panas maksimum 0,05W/cm2. Ketika densitas aliran panas lebih besar dari 0,05W/cm2, pendinginan udara paksa adalah pilihan yang baik dalam hal ekonomi dan kinerja. Jika kerapatan aliran panas terus meningkat, metode pembuangan panas lainnya seperti pendinginan cair diperlukan.
Teknologi pendingin terbaru
Dengan perkembangan teknologi elektronik yang berkelanjutan, inverter telah mencapai perkembangan besar dalam hal pembuangan panas:
Manajemen kamar:
Komponen yang paling rentan terhadap suhu pada inverter adalah penguat operasional, sensor, kapasitor elektrolitik, dll. Induktor, kabel, sakelar daya, dll. relatif tinggi Misalnya, induktor ditempatkan di luar inverter untuk mengurangi suhu dalam casing. Pada saat yang sama, struktur cangkang integral dapat diadopsi. Radiator dan cangkang terhubung langsung dengan erat, memungkinkan cangkang paduan aluminium untuk menghilangkan panas melalui dua jalur, sehingga mencapai efek pengurangan suhu komponen dan suhu internal inverter, memastikan bahwa komponen dan sebaliknya Masa pakai konverter lebih lama.
Teknologi simulasi untuk pembuangan panas:
Perangkat lunak simulasi dapat digunakan untuk mensimulasikan kondisi termal sistem secara lebih realistis, dan suhu operasi setiap komponen dapat diprediksi selama proses desain, sehingga tata letak struktur inverter yang tidak masuk akal dapat diperbaiki, sehingga memperpendek siklus pengembangan desain dan mengurangi Biaya, tingkatkan tingkat keberhasilan pertama kali produk.
Aplikasi bahan disipasi panas baru:
Misalnya, radiator baja, radiator paduan aluminium, radiator tembaga, radiator komposit tembaga-aluminium, radiator komposit baja-aluminium, radiator stainless steel, dll.
Teknologi pendinginan pipa panas baru:
Pipa panas adalah jenis baru dari elemen perpindahan panas dengan konduktivitas termal yang sangat tinggi. Ini mentransfer panas melalui penguapan dan kondensasi cairan dalam tabung vakum tertutup sepenuhnya. Ini menggunakan prinsip cairan seperti penyerapan rambut untuk mencapai efek pendinginan yang baik. Ini memiliki karakteristik konduktivitas termal yang sangat tinggi, sifat isotermal yang baik, area perpindahan panas di kedua sisi dingin dan panas dapat diubah secara sewenang-wenang, panas dapat ditransfer melalui jarak jauh, dan suhu dapat dikontrol.
