6 Metode Sederhana dan Praktis untuk pendinginan PCB
Untuk peralatan elektronik, panas tertentu akan dihasilkan selama pengoperasian, sehingga suhu internal peralatan akan naik dengan cepat. Jika panas tidak hilang tepat waktu, peralatan akan terus memanas, komponen menjadi tidak berfungsi karena terlalu panas, dan keandalan peralatan elektronik akan menurun.
Oleh karena itu, sangat penting untuk melakukan perawatan pembuangan panas yang baik pada papan sirkuit. Pembuangan panas PCB adalah tautan yang sangat penting:

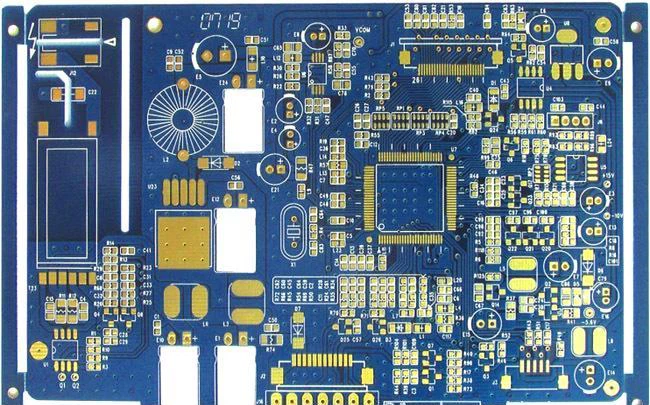

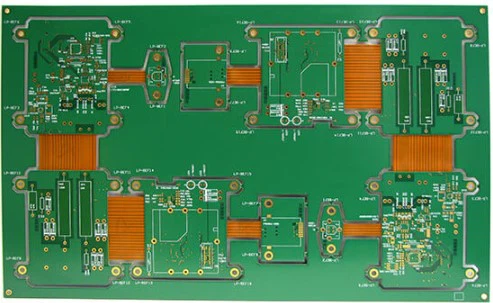

1. Saat ini, papan PCB banyak digunakan untuk pembuangan panas melalui papan PCB adalah substrat kain berlapis tembaga / kaca epoksi atau substrat kain kaca resin fenolik, dan ada beberapa papan berlapis tembaga berbasis kertas.

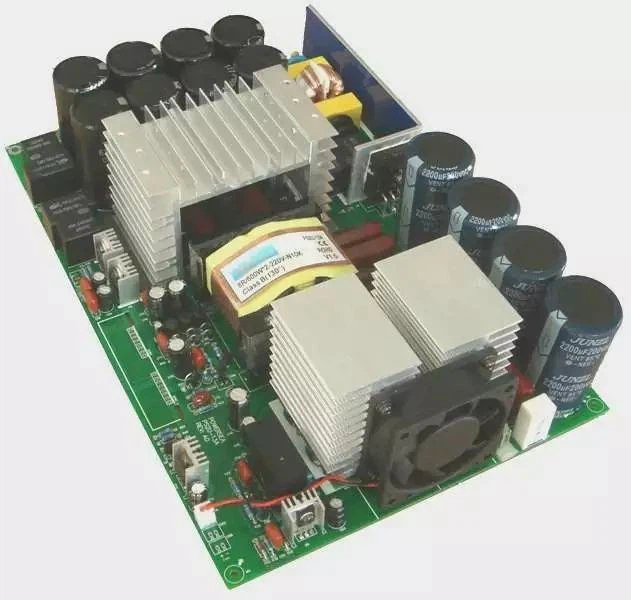

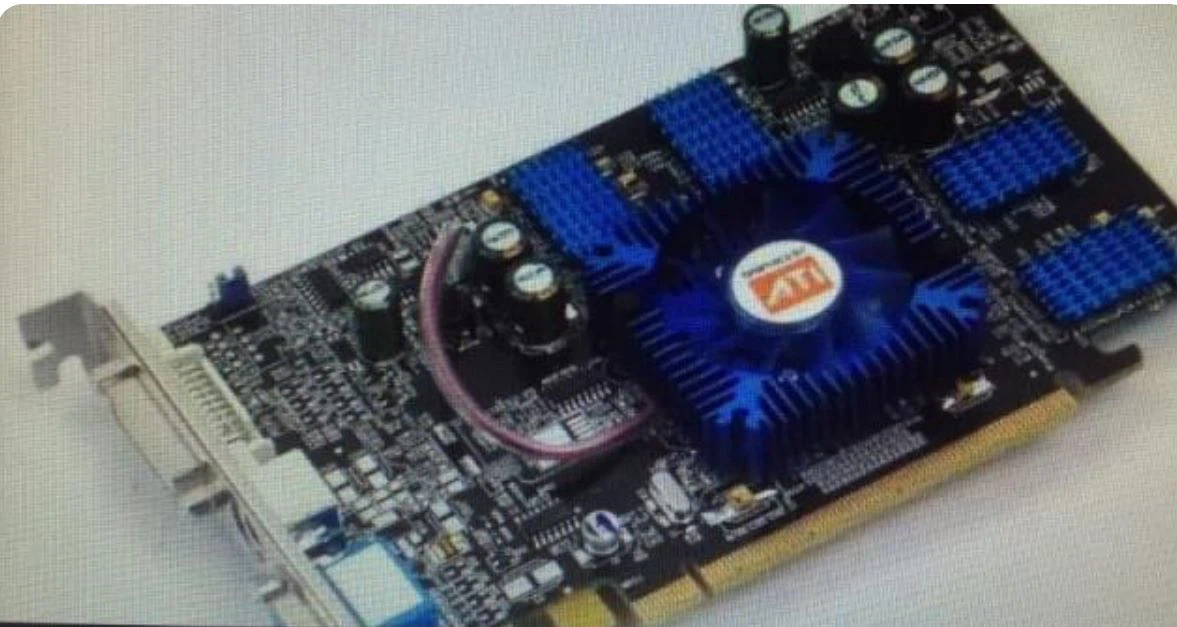

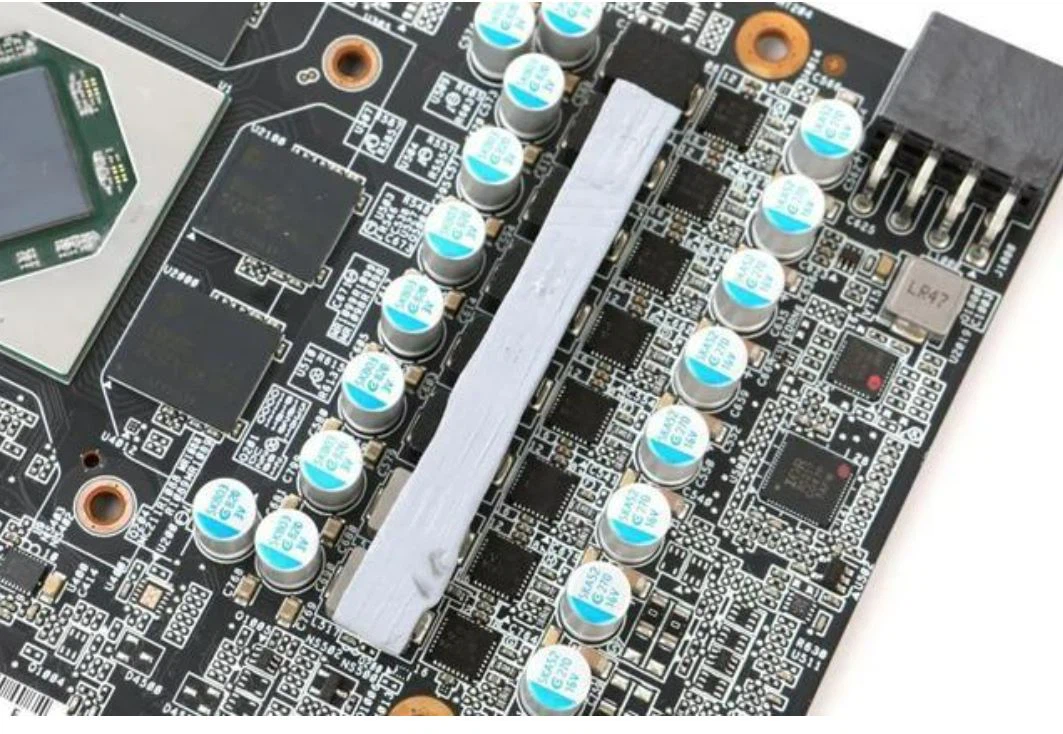

2. Unit pendingin dan pelat konduksi panas ditambahkan ke komponen pemanas tinggi. Ketika ada beberapa komponen dalam PCB dengan pembangkitan panas yang besar (kurang dari 3), unit pendingin atau tabung konduksi panas dapat ditambahkan ke komponen pemanas. Ketika suhu tidak dapat dikurangi, heat sink dengan kipas dapat digunakan untuk meningkatkan efek pembuangan panas.
3. Untuk peralatan yang didinginkan oleh udara konveksi bebas, lebih baik mengatur sirkuit terintegrasi (atau perangkat lain) dalam arah memanjang atau melintang.
4. Desain perutean yang masuk akal diadopsi untuk mewujudkan pembuangan panas. Karena resin di piring memiliki konduktivitas termal yang buruk, dan garis dan lubang foil tembaga adalah konduktor panas yang baik, meningkatkan tingkat residu foil tembaga dan meningkatkan lubang konduktivitas termal adalah cara utama pembuangan panas. Untuk mengevaluasi kemampuan disipasi panas PCB, perlu dilakukan evaluasi terhadap material komposit yang tersusun dari berbagai material dengan konduktivitas termal yang berbeda.

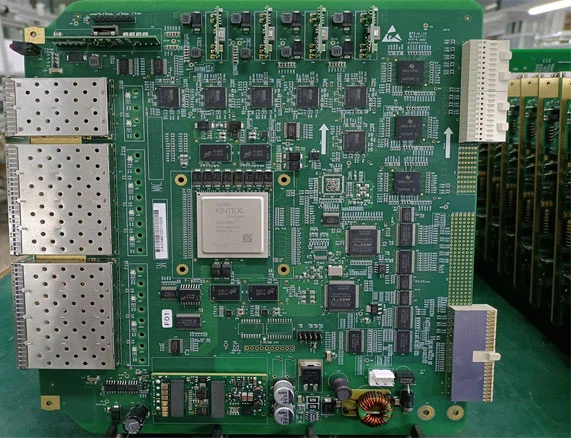

5. Komponen-komponen pada papan cetak yang sama harus disusun dalam zona-zona sejauh mungkin sesuai dengan nilai kalor dan derajat pembuangan panasnya. Komponen dengan nilai kalor rendah atau ketahanan panas yang buruk (seperti transistor sinyal kecil, sirkuit terintegrasi skala kecil, kapasitor elektrolitik, dll.) Harus ditempatkan di bagian atas (pintu masuk) aliran udara pendingin, dan komponen dengan kalori tinggi nilai atau ketahanan panas yang baik (seperti transistor daya, sirkuit terpadu skala besar, dll.) harus ditempatkan di bagian bawah aliran udara pendingin.
6. Perangkat dengan konsumsi daya dan pembangkitan panas tertinggi disusun di dekat posisi pembuangan panas terbaik. Jangan letakkan komponen dengan panas yang tinggi di sudut dan tepi sekeliling papan cetak, kecuali ada pendingin di dekatnya. Dalam desain ketahanan daya, pilih perangkat yang lebih besar sejauh mungkin, dan buat itu memiliki ruang pembuangan panas yang cukup saat menyesuaikan tata letak papan sirkuit tercetak.
Jika kondisi memungkinkan, perlu dilakukan analisis efisiensi termal sirkuit tercetak. Modul perangkat lunak analisis indeks efisiensi termal yang ditambahkan ke beberapa perangkat lunak desain PCB profesional dapat membantu desainer mengoptimalkan desain sirkuit.
